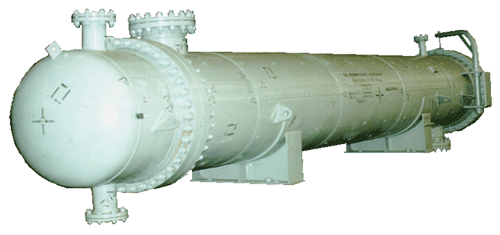

Кожухотрубчатые теплообменные аппараты предназначены для нагрева, охлаждения, конденсации и испарения жидкости, газа, пара, и их смесей в нефтяной, нефтеперерабатывающей, химической, газовой и других отраслях промышленности.

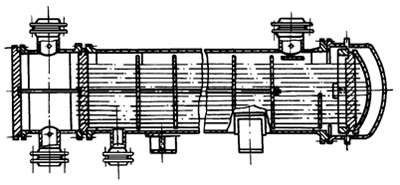

ООО "ПромМаш-Инвест" имеет опыт и может изготовить аппараты с неподвижными трубными решетками (тип Н), температурным компенсатором на кожухе (тип К), с плавающей головкой (тип П) и U-образными трубами (тип У) на основании технических условий ТУ 26-02-1090, ТУ 26-02-1102, ТУ 26-02-1101, ТУ 26-02-990, ТУ 26-02-925.
По согласованию, возможно изготовление нестандартных теплообменных аппаратов на основании индивидуальных технических проектов заказчика.

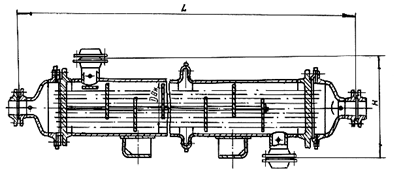

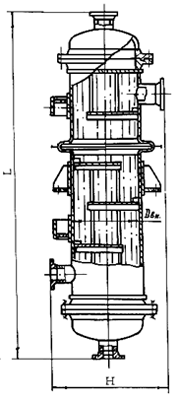

Теплообменные аппараты с неподвижными трубными решетками и температурным компенсатором
| Обозначение технического условия | Площадь поверхности тепло-обмена, м2 | Сортамент теплооб-менных труб, мм | Длина теплооб-менных труб L, мм | Число ходов | Исполнение | Материал | Тип аппарата |
1.Теплообменные аппараты с неподвижными трубными решетками и температурным компенсатором на кожухе диаметром 159, 273, 325 и 426 мм повышенной тепловой эффективности
ТУ 26-02-1090-88 | от 1
до 68 | 20 х 2
25 х 2 | 1000 - 6000 | 1; 2 | гориз.
вертик. | Сталь 10
Сталь 20
Ст 3 сп
12Х18Н10Т
10Г2С
09Г2С
10Х17Н13М2Т
| ТН
ТК
ХК |
2.Теплообменные аппараты с неподвижными трубными решетками и температурным компенсатором на кожухе диаметром 400, 600 и 800 мм повышенной тепловой эффективности
ТУ 26-02-1090-88(изв.8) | от 16
до 279 | 20 х 2
25 х 2 | 2000 - 6000 | 1; 2; 4; 6 | гориз.
вертик. | Ст 3 сп
Сталь 16ГС
12Х18Н10Т
09Г2С
10Х17Н13М2Т
08Х21Н6М2Т | ТН
ТК
ХН
ХК
КН
КК
ИН
ИК |
3.Теплообменные аппараты с неподвижными трубными решетками, температурным компенсатором и расширителем на кожухе диаметром 1000 и 1200 мм повышенной тепловой эффективности.
ТУ 26-02-1102-89 | от 190
до 674 | 20 х 2
25 х 2 | 3000 - 6000 | 1; 2; 4; 6 | гориз.
вертик. | Ст 3 сп
Сталь 09Г2С Сталь 16ГС
12Х18Н10Т
10Х17Н13М2Т | ТН
ТК
ХН
ХК
КН
КК
ИН
ИК |
4.Теплообменные аппараты с неподвижными трубными решетками и температурным компенсатором на кожухе диаметром 800, 1000, 1200 и 1400 мм повышенной тепловой эффективности.
ТУ 26-02-925-81 | от 78
до 924 | 20 х 2
25 х 2 | 2000 - 6000 | 1; 2; 4; 6 | гориз.
вертик. | Ст 3 сп
Сталь 16ГС
Сталь 10
Сталь 20
12Х18Н10Т
10Х17Н13М2Т | ТН
ТК
ХН
ХК
КН
КК
ИН
ИК |
5.Теплообменные аппараты из титана с неподвижными трубными решетками и температурным компенсатором на кожухе диаметром 600, 800, 1000, 1200 и 1400 мм повышенной тепловой эффективности.
ТУ 26-02-753-83 | от 41 до 630 | 25 х 2
38 х 2 | 2000 - 5000 | 1; 2; 4; 6 | гориз.
вертик. | Титан ВТ1-0 | ТН
ТК |
|
